支架氧化铝砂工艺

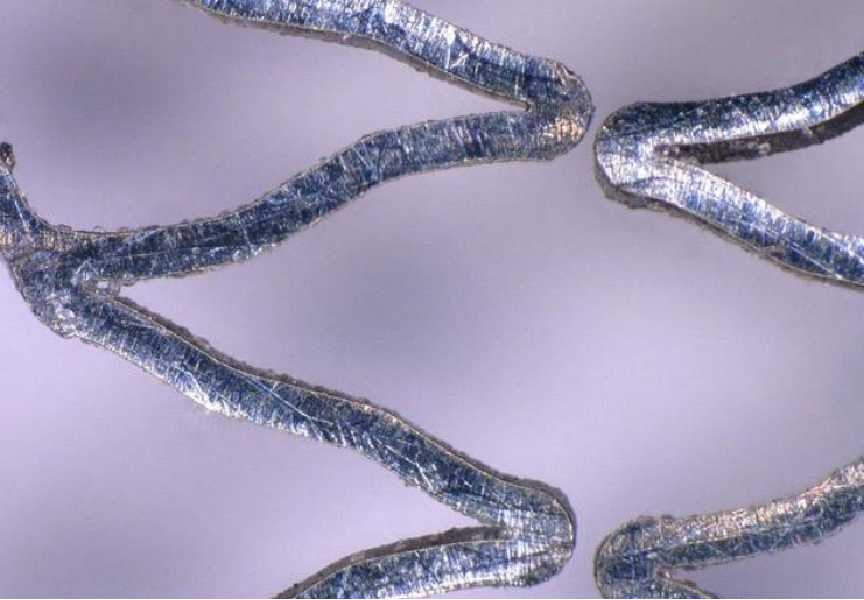

未喷砂的支架

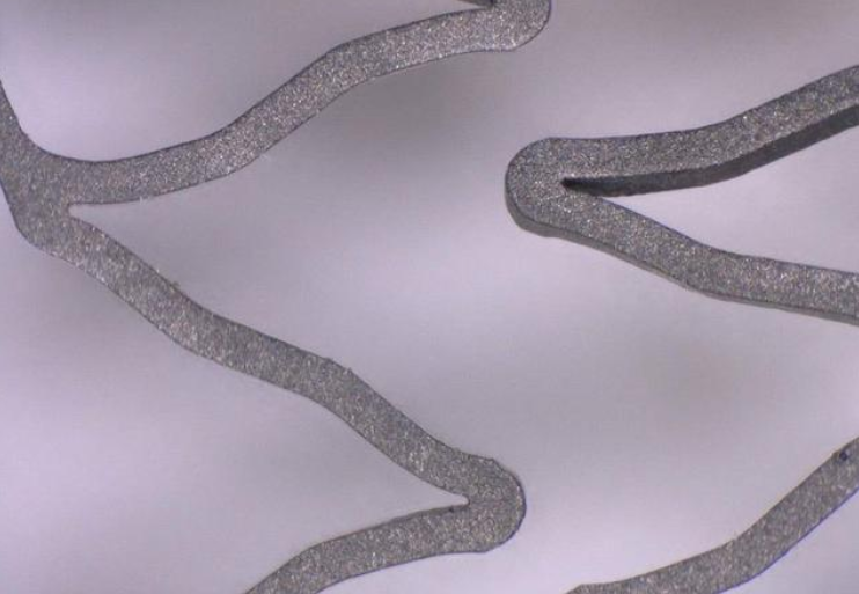

喷砂后的支架

2.氧化铝磨料喷砂工艺前后对比

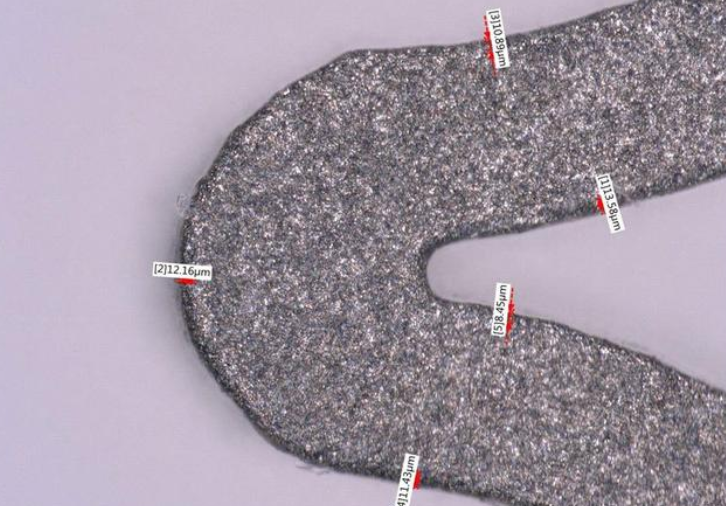

氧化铝磨料喷砂后边缘倒圆角不光滑

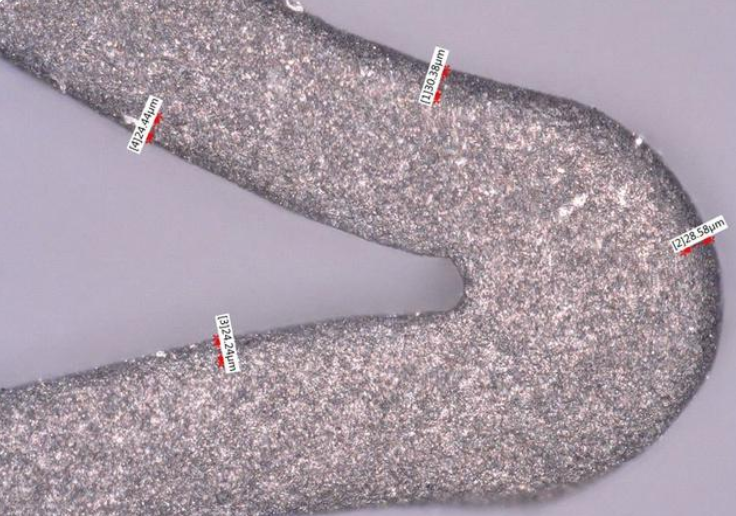

经过玻璃珠喷砂后倒角弧度更光滑

3.用氧化铝砂喷砂后后续再用玻璃珠喷砂的好处：

• 外径和内径转角处的半径可以实现，而所需的附加材料去除最少。

• 半径的大小可以有效地控制，因为它是基于圆形磨料，玻璃珠的大小和速度的。

• 可以控制具有附加半径的支架区域。

• 通过机械加工表面，有助于保持支架的疲劳寿命。

4.氧化铝砂工艺

• 最近的支架设计和医疗植入物要求更大的边缘倒圆角。圆形边缘降低了被植入物卡住，其他风险的可能性。氧化铝微喷丸的半径为5-15 m，但新的几何尺寸指定为接近25 m。该半径可以通过三种途径实现：延长喷砂周期，使用更大尺寸的氧化铝或完全使用其他磨料。

• 通过测试，我们了解到更长的喷砂周期可以去除更多的团块，而较大尺寸的氧化铝会产生过于粗糙而无法抛光的表面。毕竟，氧化铝颗粒的形状为块状，边缘稍尖。这给了我们一个可行的选择：尝试使用其他类型的磨料

• 为了克服这一障碍，我们测试了几种类型的介质，发现用玻璃珠喷砂可以在拐角处形成所需的半径（最大30 m），而不会除去设备的额外质量。结果是氧化铝的质量提高了十倍。

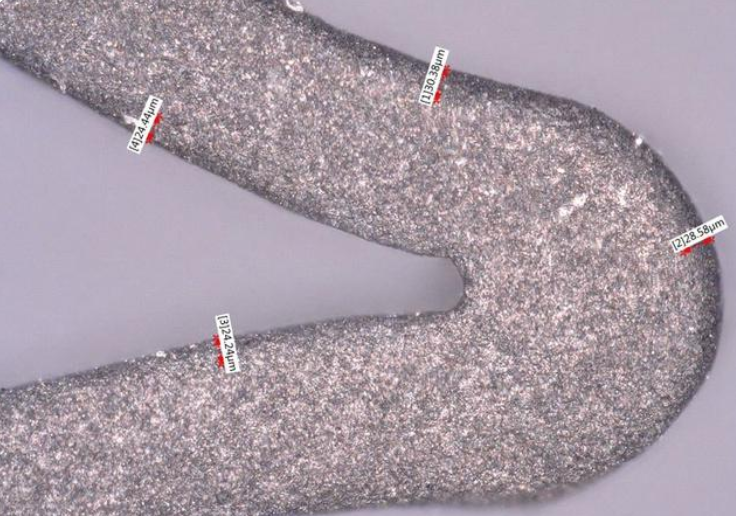

• 下面的事例说明了结果的差异。用氧化铝喷砂处理过的样品的半径仅为8-13 m，而用玻璃珠喷砂处理过的样品的半径为24-30 m。

4.用氧化铝砂喷砂后后续再用玻璃珠喷砂的好处：
